PусскийПросмотры:0 Автор:Pедактор сайта Время публикации: 2026-07-16 Происхождение:Работает

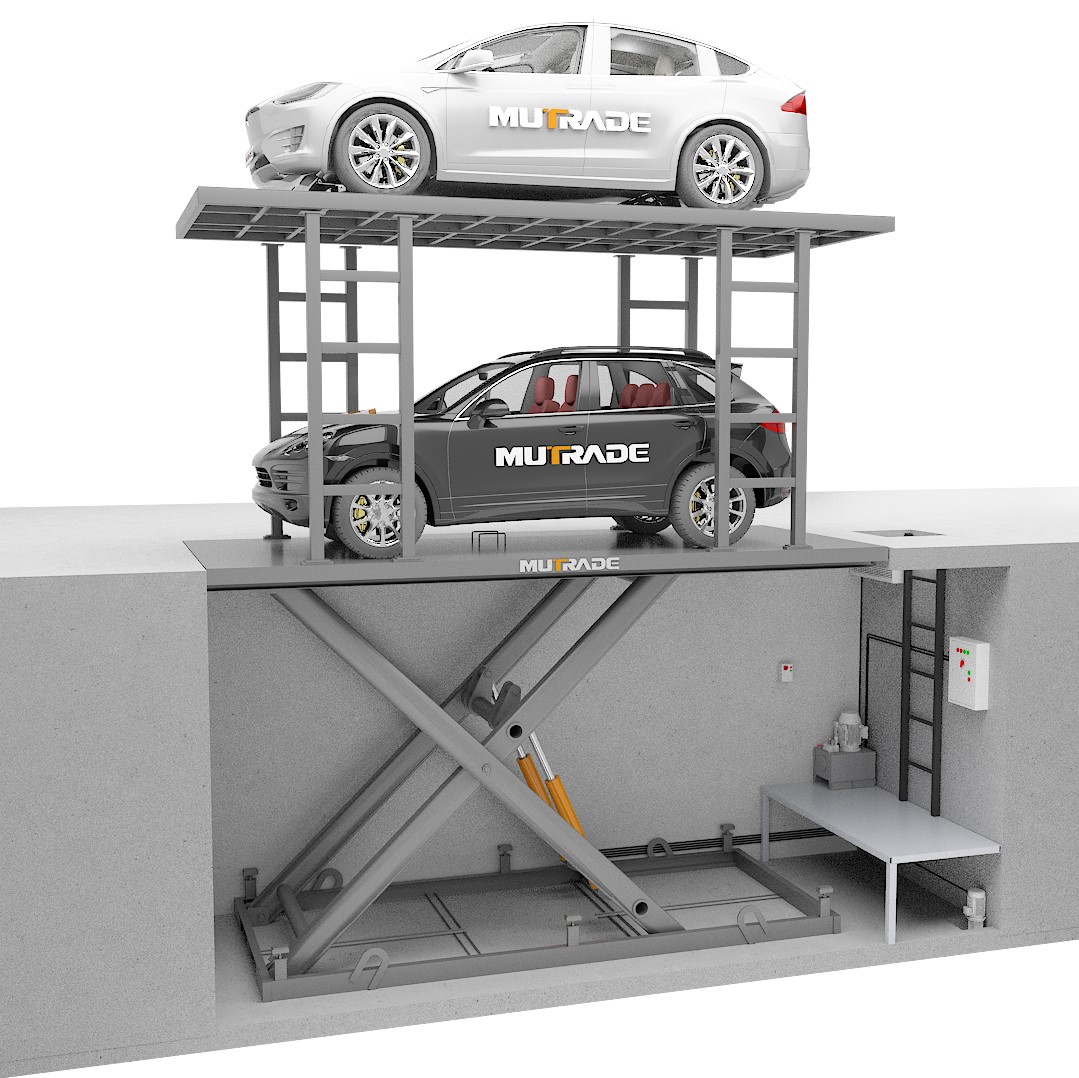

Поскольку городское развитие стимулирует вертикальное строительство, автоматические механические парковочные системы стали стандартом. Эксплуатационный успех этих систем во многом зависит от лежащего в их основе структурного проектирования. Интеграция тяжелого динамичного оборудования в коммерческие или жилые здания создает сложные проблемы с нагрузкой. Неправильный расчет конструктивных требований для высокопроизводительного парковочного подъемника приводит к перенапряжению фундамента, чрезмерным прогибам, нарушениям правил и снижению безопасности. Оценка правильного каркаса стальной конструкции является обязательным требованием на этапе принятия решения. В этом руководстве показано, как конструкция стальной конструкции влияет на грузоподъемность, пространственную эффективность и сейсмическую устойчивость при выборе механических парковочных систем.
Управление динамической нагрузкой: конструкционная сталь обеспечивает необходимую прочность на разрыв, чтобы поглощать серьезные динамические и вибрационные нагрузки, создаваемые активным автомобильным лифтом, предотвращая усталость конструкции.
Снижение мертвой нагрузки: высокопрочные стальные балки и колонны значительно снижают собственную нагрузку на фундамент по сравнению с бетоном, что позволяет использовать парковочные подъемники большей грузоподъемности на той же занимаемой площади.
Пространственная оптимизация: тонкие стальные профили максимально увеличивают полезную площадь, напрямую увеличивая количество пригодных парковочных мест и улучшая циркуляцию транспортных средств.
Соответствие сейсмическим и нормативным требованиям: правильная стальная деталь, конструкция диафрагмы и боковые распорки являются обязательными для соответствия местным строительным нормам (например, IBC, ASCE 7) в отношении сейсмического поведения и ветровых нагрузок в конструкциях автоматизированной парковки.
Оглавление
Статические нагрузки представляют собой постоянные неподвижные силы, действующие на каркас конструкции. К ним относится собственный вес стальных колонн, балок, платформ и самих транспортных средств. Инженеры рассчитывают эти силы, чтобы определить базовую несущую способность, необходимую на уровне фундамента. Статическая нагрузка определяет минимальную площадь поперечного сечения, необходимую для вертикальных опор, чтобы предотвратить коробление под действием силы тяжести.

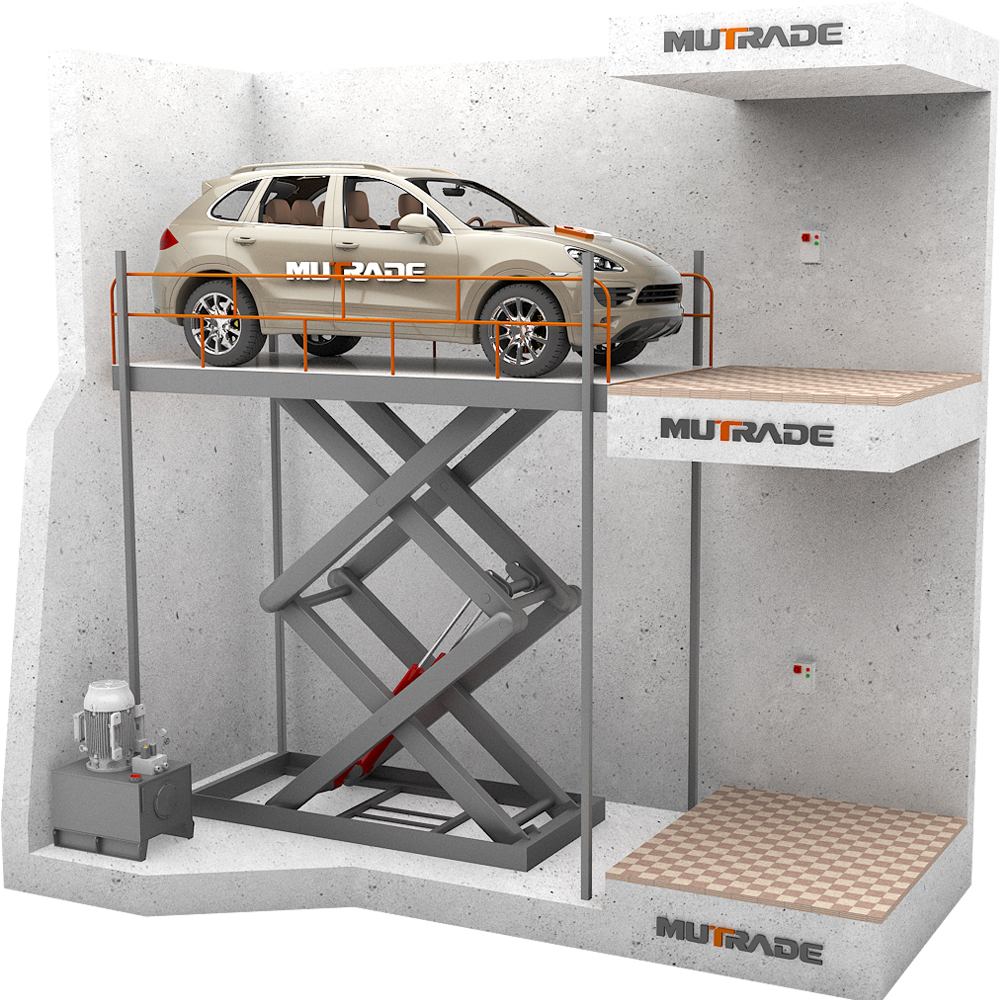

Динамические нагрузки существенно усложняют инженерную модель. Эти силы возникают во время фаз ускорения, замедления и торможения движущегося автомобильного лифта . Когда полностью загруженная кабина резко останавливается, кинетическая энергия передается непосредственно в каркас конструкции. Подъемный механизм, направляющие и опорные кронштейны испытывают внезапные скачки напряжения.
Инженеры-строители применяют динамические множители для учета этих ударных сил. Стандартный мультипликатор может увеличить значение статической нагрузки на 25–50 процентов, в зависимости от скорости подъемного механизма и технологии торможения. Игнорирование динамического воздействия приводит к усталости конструкции. Со временем повторяющиеся циклы напряжений ослабляют соединения, вызывая чрезмерное раскачивание и механическое заедание.
Железобетон исключительно тяжелый. Конструкционная сталь обеспечивает значительно превосходящее соотношение веса и прочности. Используя стальной каркас, инженеры значительно снизили собственный вес надстройки. Это сокращение напрямую снижает требования к фундаменту. Меньшие фундаменты и неглубокие раскопки экономят значительное время и материальные ресурсы при подготовке площадки.
Эту экономию веса можно перераспределить для поддержки многоярусных парковочных систем большей вместимости. Когда каркас здания весит меньше, фундамент может безопасно выдерживать большее количество транспортных средств. Застройщики могут максимизировать вертикальное пространство, не вызывая необходимости в глубоких свайных фундаментах или массивных раздвижных фундаментах.
Характеристика материала | Конструкционная сталь | Железобетон |
|---|---|---|
Соотношение веса и прочности | Высокий (более легкая конструкция, высокая прочность на разрыв) | Низкий (тяжелая конструкция, высокая прочность на сжатие) |
Влияние Фонда | Уменьшает собственную нагрузку, позволяя использовать меньшие опоры | Увеличивает собственную нагрузку, что требует массивного фундамента. |
Пространственная эффективность | Тонкие профили максимально увеличивают полезную площадь пола. | Громоздкие колонны занимают ценное парковочное место |
Динамическая обработка нагрузки | Отличная гибкость при растяжении поглощает вибрацию. | Склонен к микротрещинам при повторяющейся вибрации. |
Анализ использования широкополочных (W-образных) балок и полых структурных профилей (HSS) является стандартной практикой при проектировании парковочных систем. Балки W-образной формы обеспечивают исключительную устойчивость к изгибу при длинных пролетах перекрытий. Колонны из быстрорежущей стали обладают превосходным сопротивлением кручению, что делает их идеальными для вертикальных опор, подвергающихся эксцентричной нагрузке от движущегося оборудования.
Минимизация занимаемой площади колонн предотвращает влияние на радиус поворота транспортного средства и циркуляцию погрузочной платформы. Громоздкие бетонные колонны часто определяют планировку парковочной площадки, создавая неэффективные проезды. Тонкие стальные колонны позволяют архитекторам выдвигать структурные опоры по периметру. Эта стратегия максимизирует внутренний объем, доступный для хранения транспортных средств.
В конструкциях со свободными пролетами внутренние колонны полностью исключаются. Такой подход максимально увеличивает эксплуатационные возможности автоматизированных шаттлов и лифтов. Без внутренних препятствий роботизированные парковочные системы могут перемещать транспортные средства в поперечном и продольном направлении с нулевым риском столкновения. Структурная нагрузка полностью переносится на внешний каркас, что требует глубоких балок по периметру, но обеспечивает непревзойденную пространственную гибкость.
Интеграция парковочных сооружений с коммерческими помещениями на первом уровне представляет собой определенные структурные проблемы. Торговые зоны, пешеходные дорожки и транзитные полосы требуют беспрепятственного пространства. Конструктивный стальной каркас обеспечивает широкие пролеты для размещения погрузочных доков на уровне земли, очистки мусоровозов и зонирования розничной торговли.
Структурные переходные балки направляют тяжелые вертикальные нагрузки с верхних парковочных мест вокруг транзитных полос первого уровня. Эти массивные горизонтальные элементы воспринимают нагрузки на колонны верхних этажей и передают их на смещенные точки фундамента. Этот инженерный прием сохраняет грузоподъемность верхних ярусов парковки, сохраняя при этом открытую среду без колонн на уровне улицы.
Размер переходных балок должен быть таким, чтобы выдерживать огромные силы сдвига.
Прогиб переходных элементов необходимо строго контролировать, чтобы предотвратить осадку верхнего этажа.
Детализация соединений в точках перехода требует тщательной проверки.
Требования к пределу текучести для стали, используемой в шахтах многоцикловых лифтов, очень строгие. Стандартной углеродистой стали может оказаться недостаточно для конструкций, подвергающихся непрерывной эксплуатации в тяжелых условиях. Высокопрочная сталь, такая как ASTM A992, обеспечивает предел текучести 50 тысяч фунтов на квадратный дюйм, что обеспечивает долговечность, необходимую для автоматизированных парковок.
Жесткие моментные рамы и раскосные рамы играют решающую роль в поддержании вертикальности вала. Автомобильный лифт требует абсолютной точности. Если вал конструкции перекручивается или наклоняется, направляющие смещаются. В рамах Moment используются жесткие соединения балки с колонной, чтобы противостоять боковым силам без необходимости использования диагональных распорок. В раскосных рамах используются диагональные элементы для создания жестких треугольных путей нагрузки, что обеспечивает превосходную боковую жесткость за счет некоторой архитектурной гибкости.
Для механических парковочных подъемников требуются строгие допуски на прогиб. Чрезмерное отклонение вызывает перекос рельсов и механическое заедание. Когда тяжелый автомобиль заезжает на платформу, опорные балки естественным образом прогибаются. Если этот изгиб превысит эксплуатационные допуски подъемного механизма, система заклинит, что приведет к серьезным механическим повреждениям.
Инженеры-строители рассчитывают и снижают вибрацию пола, вызванную движущимися грузами транспортных средств и подъемными механизмами лифтов. Вибрация – это не просто акустическая помеха; это вызывает усталость в структурных соединениях. Инженеры увеличивают жесткость балок перекрытия и используют конструкции композитных плит для гашения энергии вибрации. Масса и жесткость должны быть сбалансированы для достижения приемлемой собственной частоты системы пола.
Сейсмические явления серьезно влияют на тяжелые конструкции, содержащие штабелированные транспортные средства. Масса транспортных средств действует как огромная инерционная сила во время землетрясения. Эта сила создает экстремальные боковые нагрузки, которые пытаются опрокинуть здание.
Диафрагмы пола играют решающую роль в распределении боковых сейсмических сил на системы сопротивления вертикальным боковым силам (LFRS). Бетонная плита перекрытия, действуя вместе со стальным настилом, действует как жесткая горизонтальная балка. Он собирает силы инерции от транспортных средств и передает их на моментные или раскосные рамы.
Интеграция сейсмической детализации обязательна. Эксцентриковые распорки позволяют контролировать деформацию во время сильного землетрясения, поглощая сейсмическую энергию и предотвращая полное обрушение. Изоляция основания отделяет надстройку здания от движущейся земли, резко снижая силы, передаваемые на механизмы лифта. Инженеры должны строго придерживаться отраслевых стандартов оценки, включая положения AISC по сейсмостойкости и ASCE 7.
Планирование палубы требует тщательного анализа границ раздела бетон-сталь-палуба. Поведение композитной плиты при сосредоточенных нагрузках от колес определяет толщину бетона и расстояние между стальными срезными шпильками. Настил должен выдерживать локальное давление шин транспортного средства без разрушения при продавливании.
Решающее значение имеют проектные решения дренажных откосов палубы и систем гидроизоляции. Необходимо избегать попадания воды, дорожных солей и автомобильных жидкостей на платформы нижних ярусов и механические компоненты. Коррозионные жидкости быстро разрушают стальные тросы, концевые выключатели и гидравлические цилиндры.
Обеспечьте минимальный уклон дренажа 1,5%, чтобы обеспечить быстрый сток воды.
Нанесите эластомерные гидроизоляционные мембраны на все бетонные перекрытия.
Установите дренажные желоба у входа в кабину лифта для улавливания жидкости перед ее попаданием в шахту.
Загерметизируйте все точки проникновения вокруг направляющих и несущих колонн.
Точечные нагрузки от колонн парковочного подъемника передаются непосредственно на фундамент. Поскольку стальные колонны имеют небольшую площадь поперечного сечения, они концентрируют огромный вес на очень небольшой площади. Эта концентрация создает высокий риск продавливания, при котором колонна фактически пробивает бетонное основание.
Для предотвращения этого отказа необходимы опорные плиты, анкерные болты и механизмы распределения нагрузки. Опорная плита действует как снегоступ, распределяя сосредоточенную нагрузку колонны на большую площадь бетонного фундамента. Анкерные болты крепят опорную плиту к фундаменту, противодействуя подъемным силам, создаваемым ветром или сейсмической активностью. Точный размер этих компонентов зависит от геотехнических свойств подстилающего грунта.
Анализ первоначальных затрат на производство высококачественной конструкционной стали в сравнении с окупаемостью инвестиций в приобретение дополнительных парковочных мест является стандартным мероприятием. Высокопрочная сталь имеет преимущество перед стандартной бетонной конструкцией. Однако тонкий профиль стальных колонн возвращает потерянные квадратные метры.
Финансовое моделирование эффективности использования дорогостоящей городской недвижимости часто оправдывает первоначальные затраты. В густонаселенных городских центрах одно парковочное место имеет огромную ценность. Если стальная конструкция позволяет создать десять дополнительных площадей на этаже по сравнению с бетонной конструкцией, долгосрочное получение дохода быстро компенсирует более высокие материальные затраты. Скорость возведения стальных конструкций также ускоряет завершение проекта, позволяя объекту быстрее открыться и получать доход.
Оценка необходимости горячего цинкования (HDG) или специальных вспучивающихся покрытий жизненно важна для стали, подвергающейся воздействию выхлопных газов транспортных средств, дорожных солей и погодных условий. Голая сталь быстро корродирует на парковках. HDG обеспечивает толстую металлургическую связь цинка, которая защищает сталь от окисления.
Сравнение экономии на обслуживании в течение жизненного цикла обработанной стали с более высокими первоначальными затратами на изготовление показывает явное преимущество. Хотя HDG увеличивает первоначальный бюджет на изготовление, он устраняет необходимость в перекраске и структурных исправлениях на десятилетия. Вспучивающиеся покрытия обеспечивают необходимую огнестойкость, расширяясь при сильной жаре, изолируя сталь и сохраняя несущую способность во время пожара транспортного средства.
Общие нормативные препятствия включают строгие требования к огнестойкости стальных конструкций, в которых размещены транспортные средства. Муниципалитеты часто классифицируют автоматизированные парковки иначе, чем традиционные гаражи с пандусами. Системы пожаротушения, пути выхода и структурная противопожарная защита должны соответствовать конкретным местным интерпретациям Международного строительного кодекса (IBC).
Раннее взаимодействие с инженерами-строителями и AHJ (органами, обладающими юрисдикцией) гарантирует соответствие критериев проектирования конкретным нормам механической парковки. Не думайте, что стандартные гаражные коды применимы к автоматизированным системам. Активные обсуждения с начальниками пожарной охраны и строительными инспекторами предотвращают дорогостоящие изменения проекта на поздних стадиях строительства.
Несовпадение допусков на изготовленную сталь со строгими допусками при установке направляющих рельсов лифта представляет собой серьезный риск. Стальные здания естественным образом оседают и прогибаются. Для бесперебойной работы механических лифтов требуются отвесные и жесткие валы. Если стальная рама установлена из отвеса, направляющие невозможно установить правильно.
Использование информационного моделирования зданий (BIM) и обнаружения 3D-конфликтов на этапе проектирования снижает этот риск. BIM позволяет инженерам накладывать схемы механического подъемника на модель стальной конструкции. Эта цифровая репетиция выявляет физические конфликты и проблемы с допусками еще до начала изготовления, обеспечивая плавную интеграцию на месте.
Плохое качество сварки или неправильная затяжка болтов снижает несущую способность всей конструкции. Единственное неисправное соединение в моментальном кадре может изменить траекторию нагрузки, создавая чрезмерную нагрузку на соседние элементы и приводя к локальному разрушению.
Обязательство сертифицированных производственных цехов (например, сертифицированных AISC) и стороннего неразрушающего контроля (NDT) во время монтажа на объекте не подлежит обсуждению. Методы неразрушающего контроля, такие как ультразвуковой контроль или магнитопорошковый контроль, проверяют целостность критических сварных швов. Инспекторы также должны убедиться, что все высокопрочные болты затянуты в соответствии с точными спецификациями, указанными в структурных чертежах.
Конструкционная сталь остается предпочтительным материалом для автоматизированных парковочных систем, поскольку она обеспечивает исключительную прочность, отличную несущую способность и превосходную эффективность использования пространства. Сочетая точный структурный анализ, оптимизированные конфигурации стальных конструкций, сейсмоустойчивое проектирование и строгий контроль качества, разработчики могут создавать парковочные комплексы, обеспечивающие долгосрочную безопасность, эксплуатационную надежность и максимальную окупаемость инвестиций.
Сотрудничество с опытным производителем парковочных систем одинаково важно для обеспечения инженерной точности и успеха проекта. Mutrade Industrial Corp. специализируется на передовых автоматизированных парковочных системах, индивидуальных парковочных решениях и комплексной инженерной поддержке. Благодаря инновационному структурному проектированию, строгому управлению качеством и обширному международному опыту реализации проектов мы помогаем разработчикам, архитекторам и подрядчикам создавать безопасные, долговечные и высокопроизводительные парковочные системы для широкого спектра коммерческих и жилых проектов.
Инициировать комплексное технико-экономическое обоснование, включающее предварительный анализ нагрузки и геотехническую экспертизу.
Привлеките компанию, занимающуюся проектированием конструкций, имеющую опыт работы с динамическими мультипликаторами нагрузки и многоцикловой механической интеграцией.
Используйте программное обеспечение BIM для обнаружения 3D-конфликтов между моделью стальной конструкции и схемой механического подъемника.
Проконсультируйтесь с местными AHJ на раннем этапе проектирования, чтобы уточнить требования к огнестойкости и сейсмическим требованиям.
Ответ: Стандартные коммерческие системы обычно поддерживают нагрузку от 4000 до 7000 фунтов на отсек транспортного средства. Базовый стальной каркас определяет максимальное количество штабелируемых отсеков. Сверхмощные балки с широкими полками и высокопрочные колонны позволяют инженерам безопасно штабелировать несколько тяжелых транспортных средств, не превышая несущую способность фундамента или пределы прогиба.
Ответ: Огромный вес концентрируется в определенных точечных нагрузках на основаниях колонн. Во время работы лифт генерирует динамические ударные силы от ускорения и торможения. Стальные рамы собирают эти статические и динамические силы и распределяют их через опорные плиты и анкерные болты в бетонный фундамент, чтобы предотвратить сдвиг при продавливании.
A: Собственная нагрузка относится к постоянному стационарному весу стальной конструкции, бетонных настилов и стационарного оборудования. Подвижная нагрузка представляет собой переменный временный вес транспортных средств, движущихся кабин лифта и динамические силы, возникающие во время подъема и перемещения автомобилей.
Ответ: Конструкционная сталь имеет более тонкий профиль, максимально увеличивая полезную площадь для хранения транспортных средств. Он гораздо лучше выдерживает динамические растягивающие напряжения и вибрации от движущегося оборудования, чем твердый бетон. Кроме того, сталь значительно снижает общий собственный вес здания, снижая затраты на фундамент и ускоряя время возведения.
Ответ: Сейсмические нормы требуют интеграции систем сопротивления боковым силам. Инженеры должны спроектировать прочные диафрагмы пола, стойкие к моменту рамы и боковые распорки, чтобы поглощать и рассеивать огромные инерционные силы, создаваемые штабелированными транспортными средствами во время землетрясения, предотвращая обрушение конструкции и механические повреждения.
Ответ: Отклонение должно быть минимальным, часто L/400 или более строгим. Чрезмерный изгиб или раскачивание несущей конструкции приводит к смещению направляющих лифта. Такое несоосность приводит к серьезному механическому заклиниванию, ускоренному износу компонентов подъемника и потенциальному отказу системы.
Ответ: Правильная планировка уклона палубы и водонепроницаемые эластомерные мембраны предотвращают коррозионные стоки. Транспортные средства перевозят влагу, дорожные соли и автомобильные жидкости. Без надлежащего дренажа эти коррозионные элементы попадают на нижние ярусы, снижая несущую способность стальных рам и ускоряя износ механических компонентов.
